正大模具浅谈冲压模具材料对线切割断丝的影响

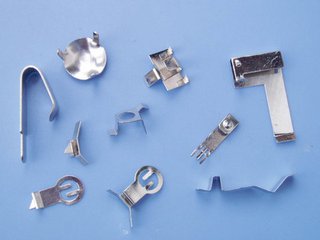

常州市正大模具厂专业生产精密五金模具、冲压件 汽车配件 汽车空调冲压五金件 级进模具、端子模具、箱包配件模具、接插件模具、凤鸣器 喇叭模具，其产品质量受到用户的高度评价。



电火花线切割加工的冲压模具材料由于存在加工应力、淬火应力、内部夹渣、冲压模具未消磁等原因。在切割过程中如果加工路径和工艺规准选择不当，会造成断丝。如切割U形零件，如果是未淬火而存在加工应力会形成张口变形，存在淬火应力的会形成缩口变形。如果加工路径没有选择好，冲压模具变形会夹断钼丝。

解决方法是对于未淬火存在加工应力的冲压模具，应在坯料上钻出凸模外形起点的穿丝孔，选择夹压冲压模具的位置在后一条程序处。对于存在淬火应力的冲压模具，经3次以上回火，使冲压模具达到小应力和稳定金相组织目的，同时也要选择正确的加工路径。采取以上控制方法如果效果不理想，可选择重复切割工艺，用多次切割释放完残余应力后，后完成成型切割。

        有些常州冲压模具因内部夹渣，其夹渣物质一般是导电率较低的氧化物，在放电切割的过程中由于没有与金属组织同时熔化，而凸显出来拉断电极丝。如曾加工一批H13模具钢时遇到过夹渣情况，处理方法是在功率管数量不变的情况下，增大一挡脉宽和脉间，将进给速度降原速度1/3后，切割2~3mm将规准复原，利用电火花的放电温度将夹渣物气化，效果不错。工模具加工中，线切割工艺一般安排在后，前面工序中如磨削加工，会在冲压模具中产生剩磁，线切割加工时，切缝中的金属或氧化物不易排除，造成放电稳定性变差，引起断丝，可在线切割加工前退磁。
